Xbox One X mit interner SSD: Festplatte wechseln und SSD einbauen
Wie Sie das Gehäuse der Xbox One X öffnen, die HDD wechseln und eine SSD oder größere HDD einbauen. Achtung: Garantieverlust und Handeln auf eigene Gefahr!
Gehäuse öffnen

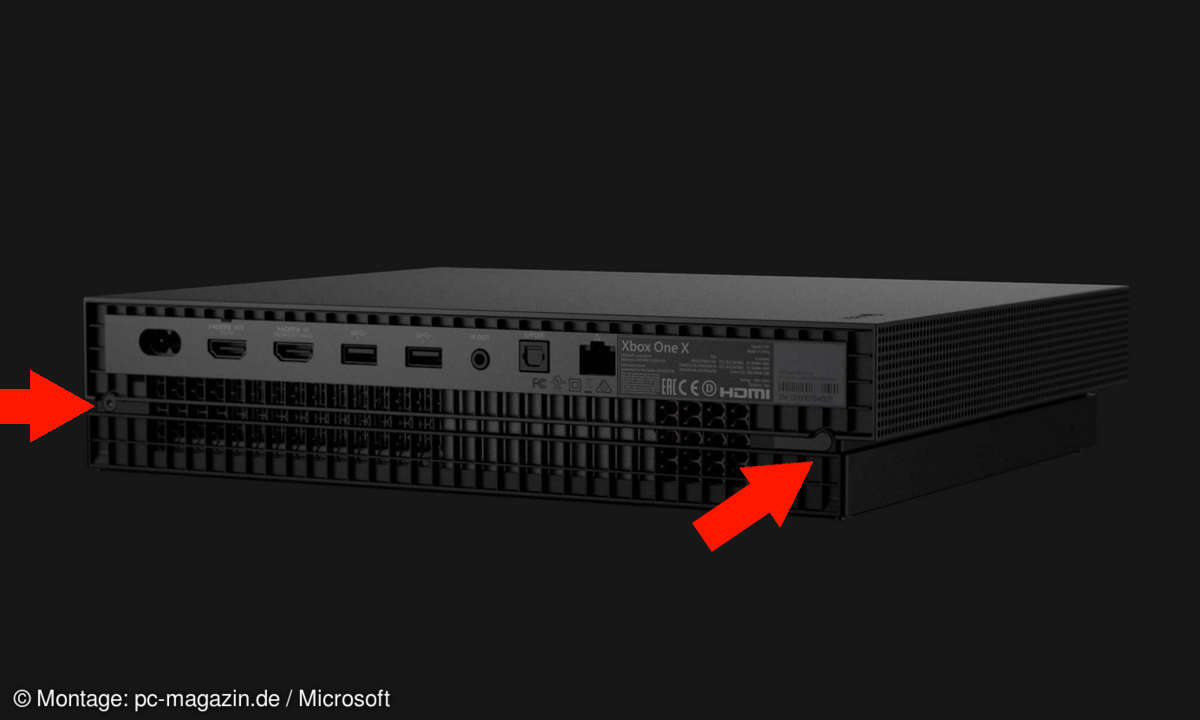

Schritt 1: Zu Beginn müssen Sie an diesen zwei Stellen Torx-10-Schrauben herausdrehen. Anschließend können Sie den Deckel der Xbox One X vorsichtig nach vorne drücken und abnehmen.
Platinen entfernen
Schritt 2: An der Front rechts und links hinten an der Seite befinden sich kleine Platinen, die Sie jeweils durch das Lösen von drei Torx-8-Schrauben abnehmen können. Aber Achtung:
Platinenkabel lösen

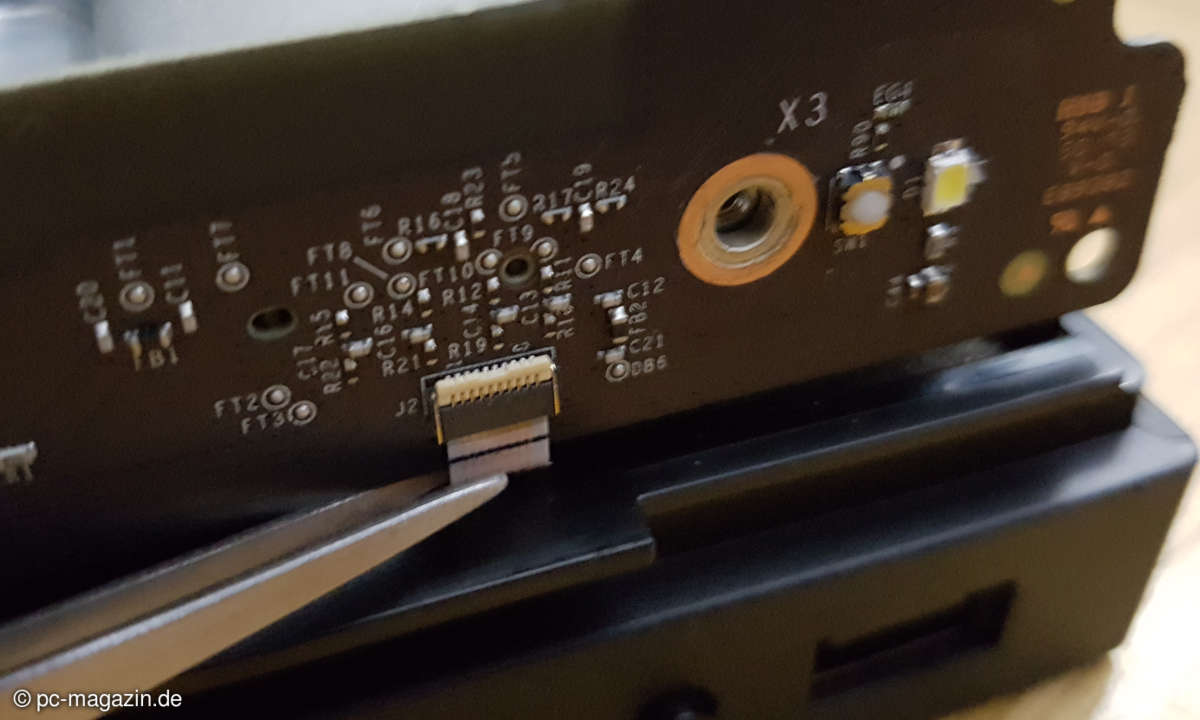

Schritt 3: Während die Platine hinten links (siehe Bild vorher) problemlos zu lösen ist, müssen Sie bei der Front noch eine Flachkabelverbindung trennen. Ziehen Sie den Kontakt vorsichtig heraus.
Weitere Verbindungen trennen

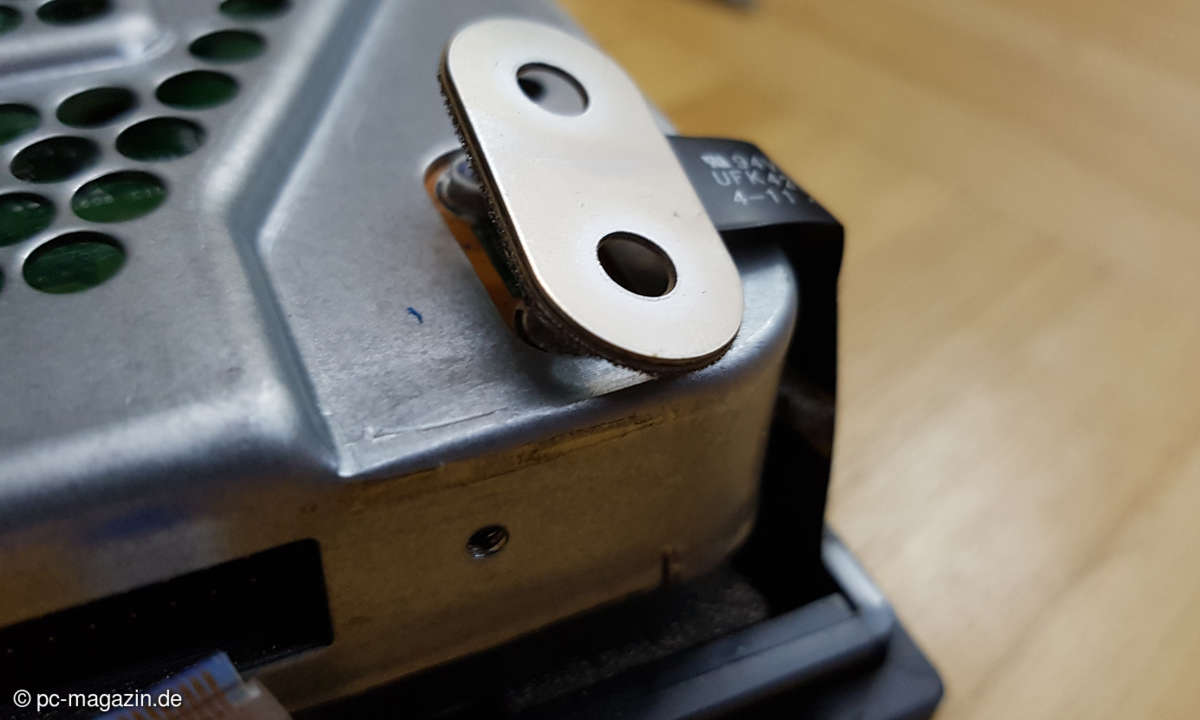

Schritt 4: Anschließend widmen Sie sich oben, direkt rechts daneben den zwei Torx-8-Schrauben, die eine weitere elektronische Verbindung aufbauen. Den Metallkontakt können Sie mit etwas Druck lösen.
Gehäuseboden lösen

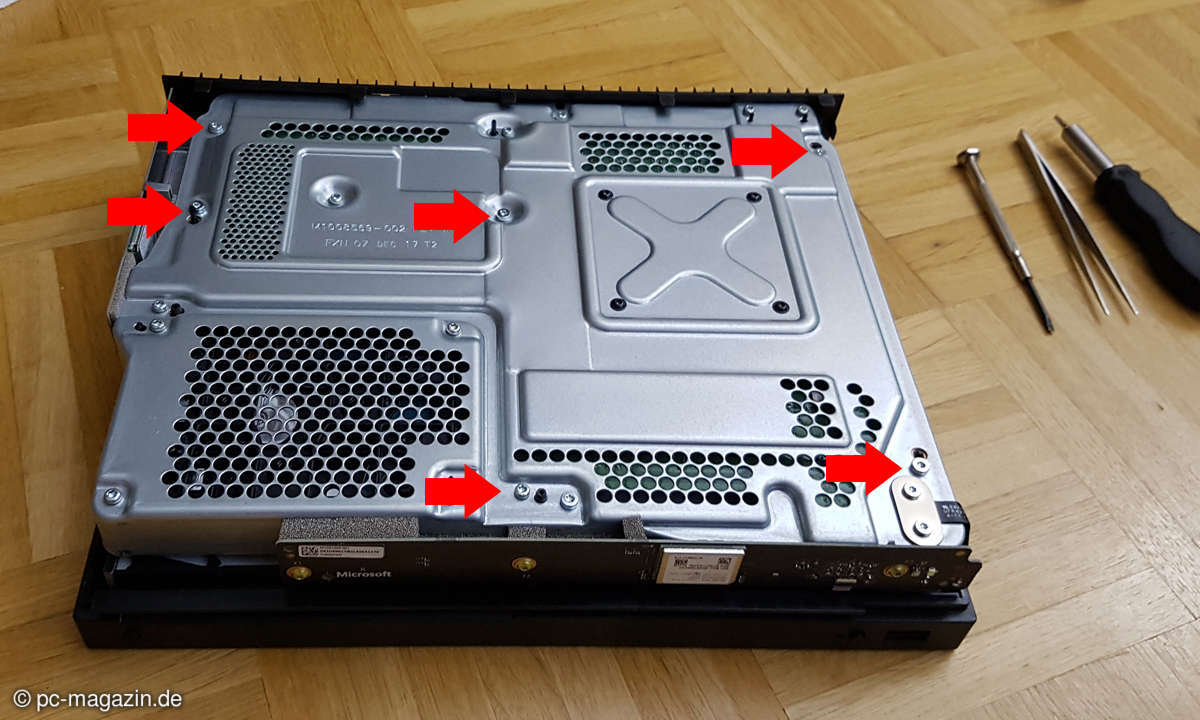

Schritt 5: Lösen Sie die sechs markierten Schrauben. Anschließend können Sie die Xbox One X aus dem Gehäuseboden nehmen. Da müssen wir ran, um den Festplattenkäfig zu erreichen.
Metallrahmen abnehmen

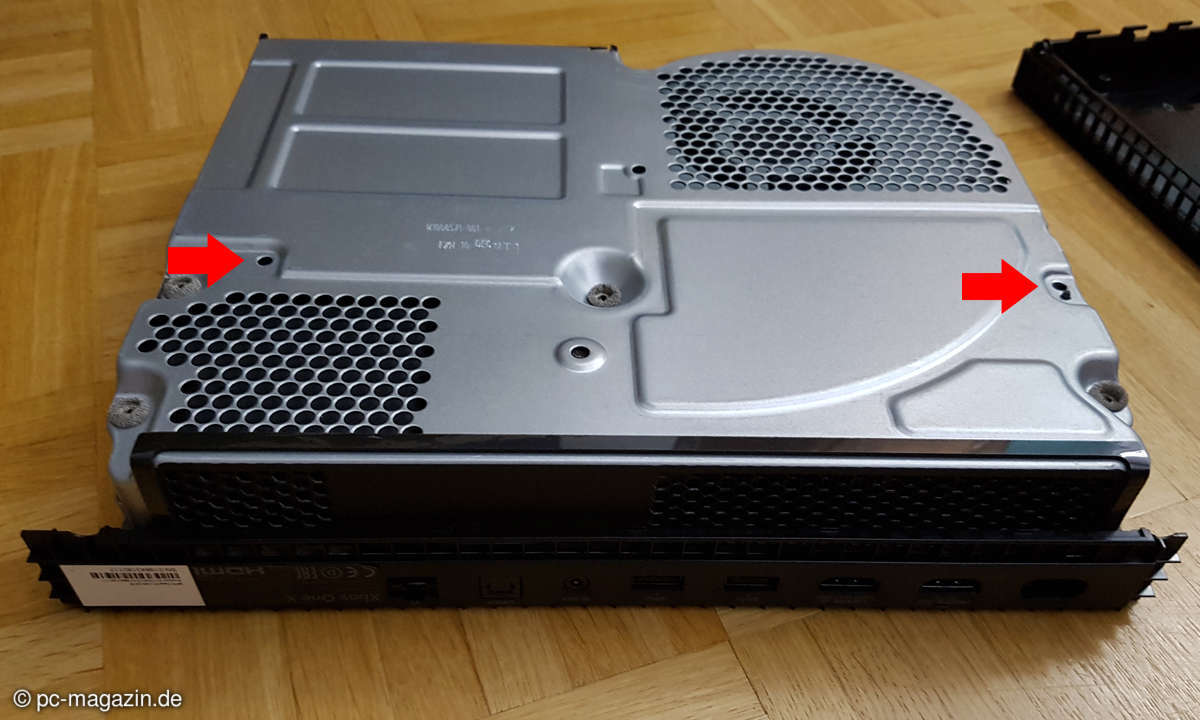

Schritt 6: Diese beiden Schrauben lösen Sie, damit wir den Metallrahmen loswerden können.
Zum Festplattenkäfig vorkämpfen

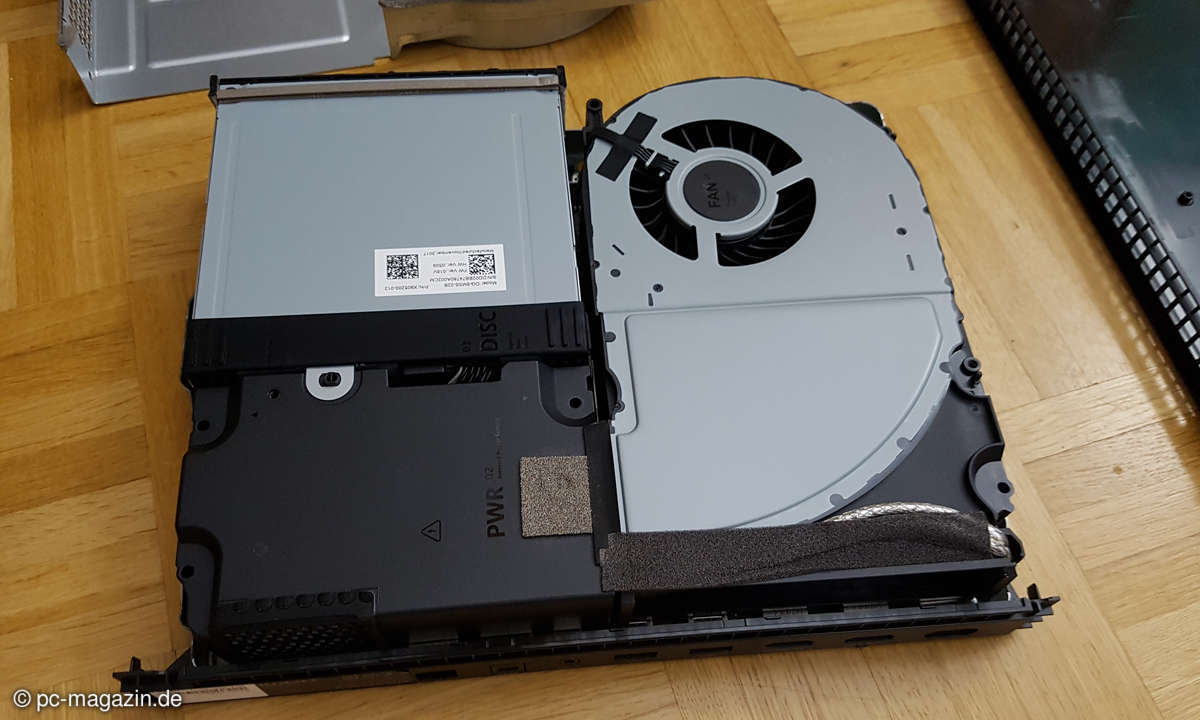

Schritt 7: ist der Rahmen entfernt, bekommen wir dies zu sehen: Links oben haben wir das UHD-Blu-ray-Laufwerk. Wir drehen das Ganze um, damit wir an den HDD-Schacht kommen.
Festplattenkäfig lösen

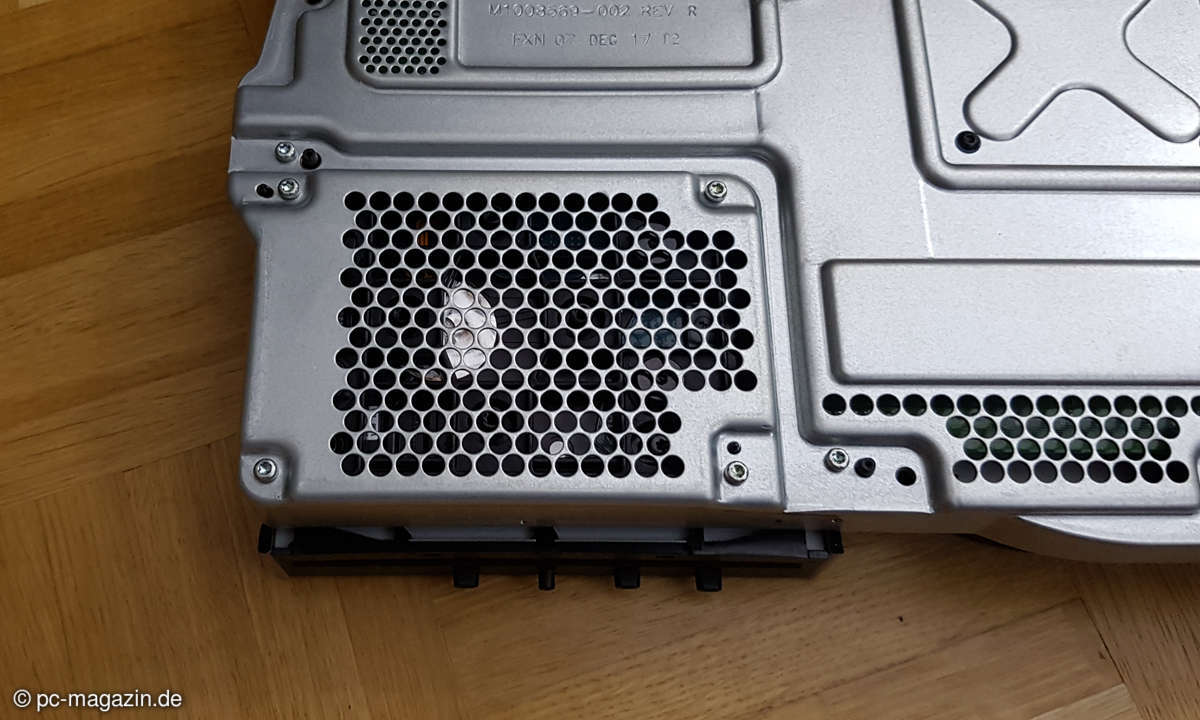

Schritt 8: Sie können diese vier Schrauben lösen. Sie halten den Festplattenkäfig.
Zugang zum Festplattenrahmen

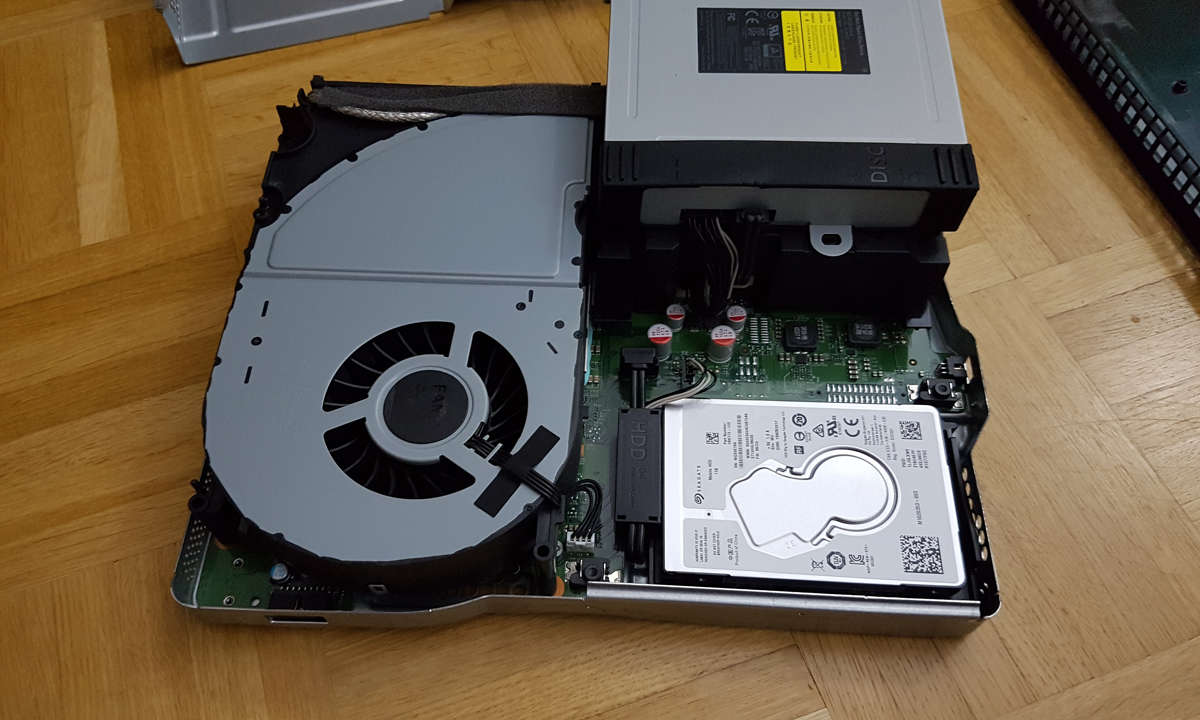

Schritt 9: Klappen wir das UHD-Laufwerk um (langsam!), legen wir den Blick auf die HDD frei.
Festplatte austauschen

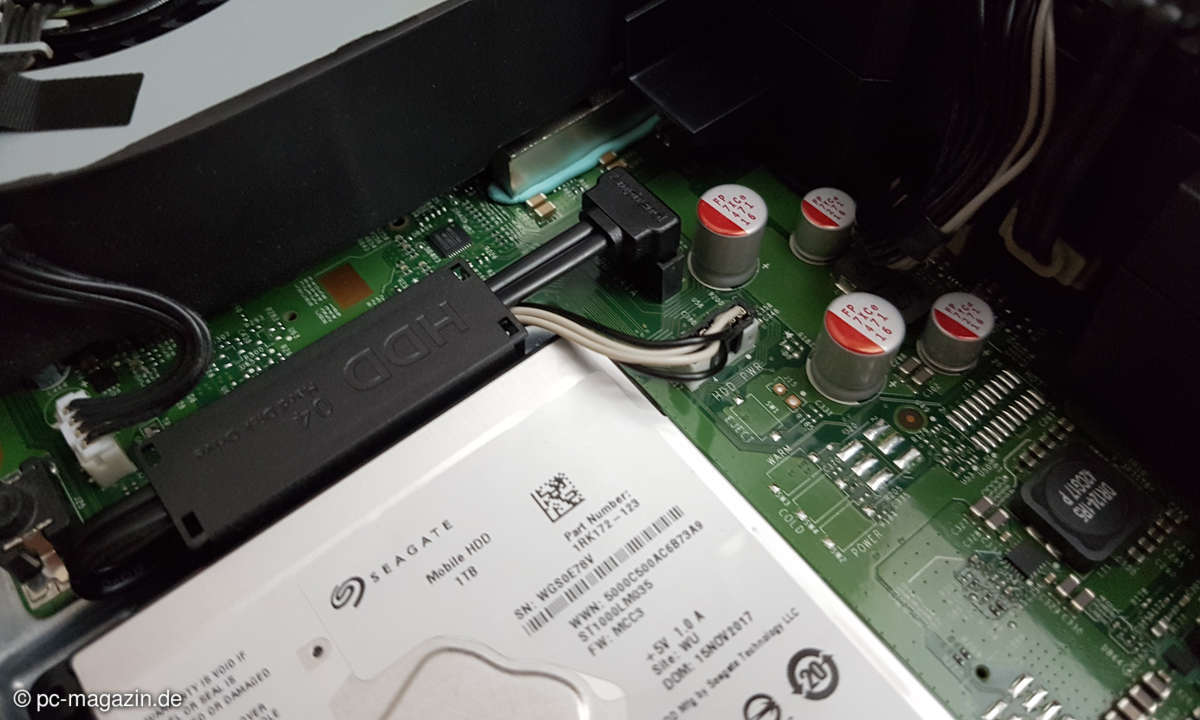

Schritt 10: Die HDD hängt an einem SATA-Anschluss mit zwei Kabeln für Daten und für Strom. Nehmen Sie die Stecker ab.

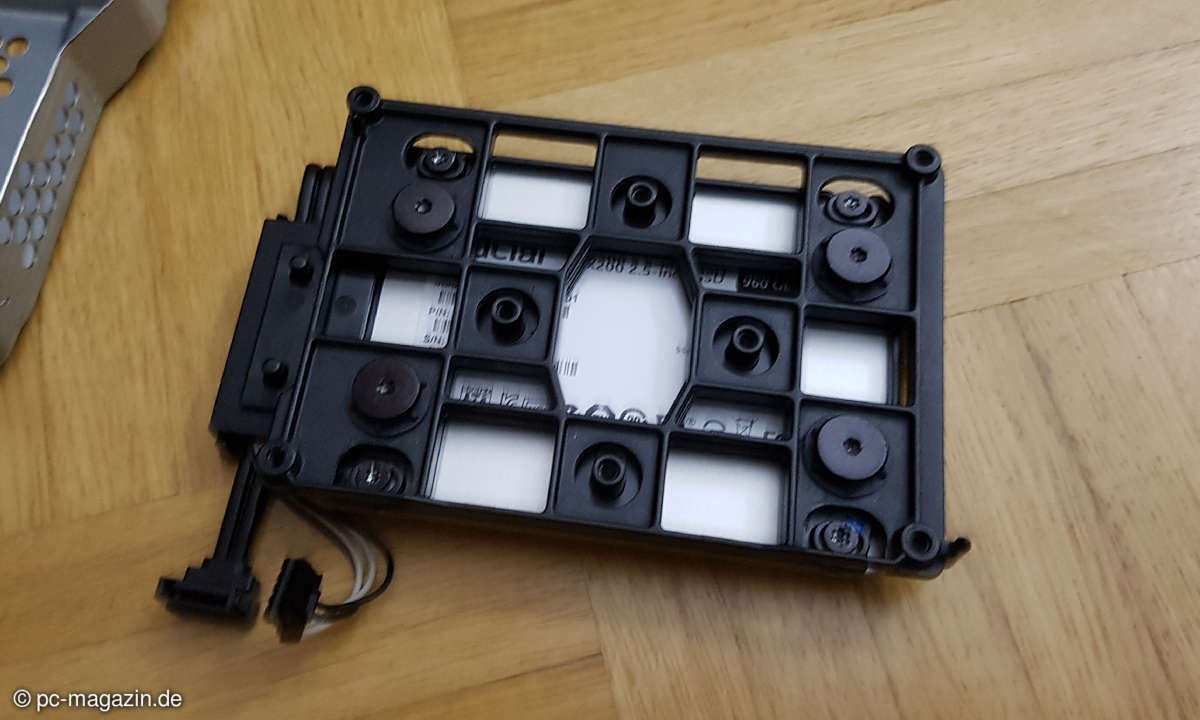

HDD aus Plattenrahmen entfernen
Schritt 11: Schrauben Sie die HDD aus dem Kunststoffrahmen und ersetzen Sie sie mit der zuvor vorbereiteten SSD bzw. größeren HDD.
SSD-Einbau
Schritt 12: Um die Xbox One X nun wieder zusammenzusetzen, befolgen Sie alle Schritte rückwärts.
